En instalaciones industriales existen diferentes sistemas de unión para tuberías y líneas de proceso. La elección depende del tipo de instalación, el fluido que circula por la tubería o las necesidades de montaje y mantenimiento.
En nuestras instalaciones de Burgos utilizamos diferentes soluciones según cada proyecto. A continuación explicamos algunos de los sistemas más habituales que empleamos en nuestros trabajos.
Uniones soldadas

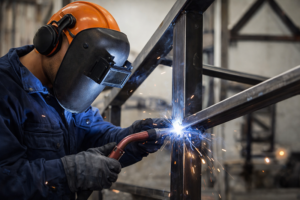

Las uniones soldadas son uno de los sistemas más extendidos en instalaciones industriales.
Este tipo de unión consiste en soldar directamente las piezas de tubería entre sí, creando una unión permanente de gran resistencia. Para realizar este tipo de trabajos es necesario contar con soldadores especializados, como los que forman parte del equipo de Gretedi Industrial.
En este tipo de trabajos también es importante seguir las recomendaciones de seguridad establecidas por organismos especializados como el Instituto Nacional de Seguridad y Salud en el Trabajo (INSST).
Este sistema se utiliza principalmente en líneas de proceso donde no se prevé desmontar la instalación. Su principal inconveniente es que, si se produce una avería o es necesario modificar la instalación, las reparaciones pueden resultar más complejas.
Uniones roscadas

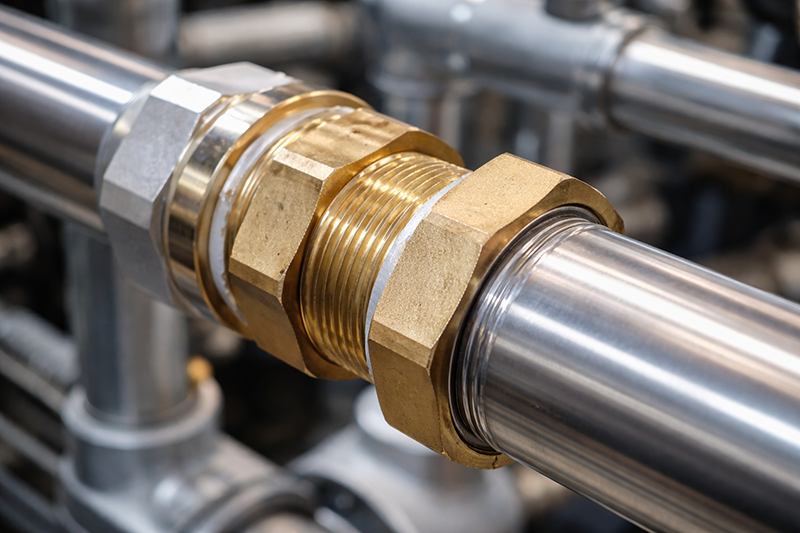

Las uniones roscadas tienen aplicaciones muy amplias en instalaciones de tuberías.
Se utilizan habitualmente en:
- tuberías de agua
- instalaciones neumáticas
- algunas instalaciones hidráulicas
No todas las roscas son iguales. En tuberías industriales se utilizan principalmente:
- rosca NPT
- rosca BSP o rosca gas
Este tipo de uniones pueden encontrarse fácilmente en muchas salas de calderas o instalaciones técnicas en Burgos.
Uniones prensadas

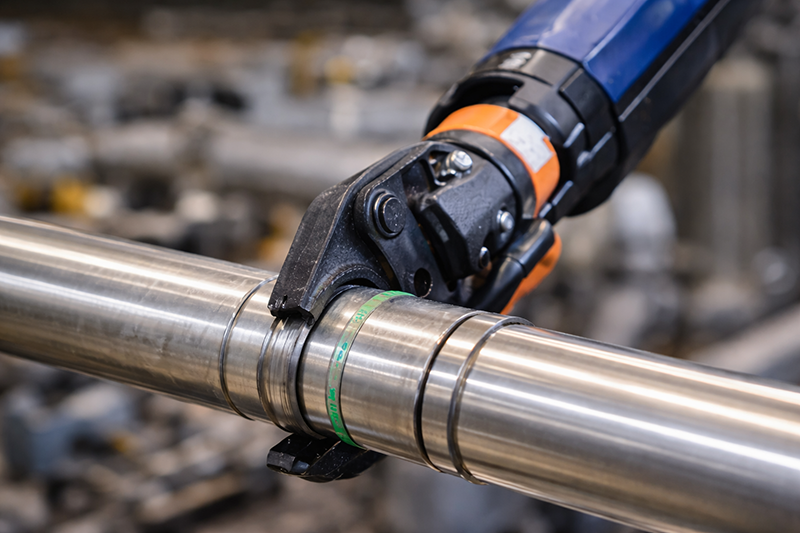

Las uniones prensadas permiten realizar conexiones mediante piezas macho-hembra que se prensan utilizando una herramienta de compresión.
Su principal ventaja es que no requieren soldadura, lo que evita los riesgos asociados a trabajos en caliente, como posibles incendios.
Esto permite trabajar en instalaciones industriales donde realizar soldaduras puede ser complicado o no está permitido.
Existen numerosos fittings y accesorios prensados que permiten adaptar la instalación a diferentes necesidades. Este sistema se utiliza habitualmente en instalaciones de:
- agua
- aire comprimido
- gas
Dependiendo del fabricante y del material, este tipo de unión suele utilizarse en instalaciones de presión media.
Uniones embridadas

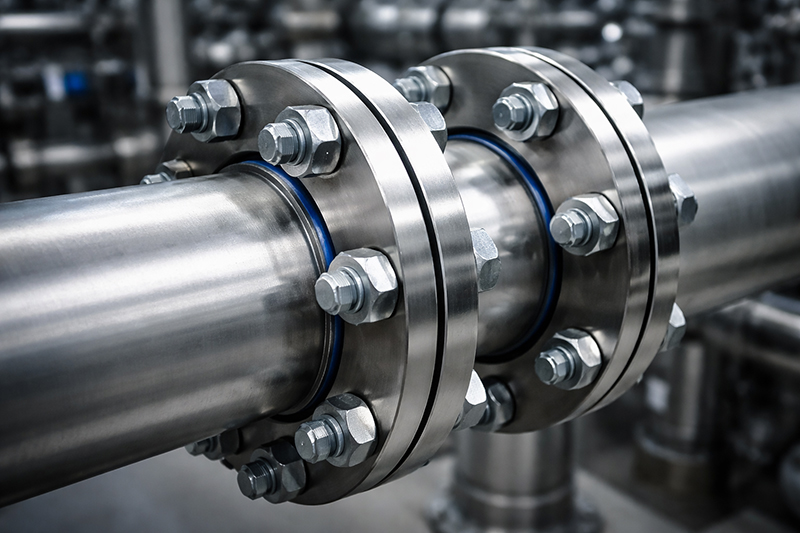

Las uniones embridadas son otro sistema muy habitual en tuberías industriales.
La unión se realiza mediante bridas planas o bridas locas con valona, que permiten unir dos tramos de tubería mediante tornillos.
Para garantizar la estanqueidad se coloca una junta entre las bridas. Esta junta puede ser de diferentes materiales según la aplicación, como cartón comprimido, goma o teflón.
Posteriormente se aprietan los tornillos y tuercas que cierran la unión.
Uniones tipo clamp

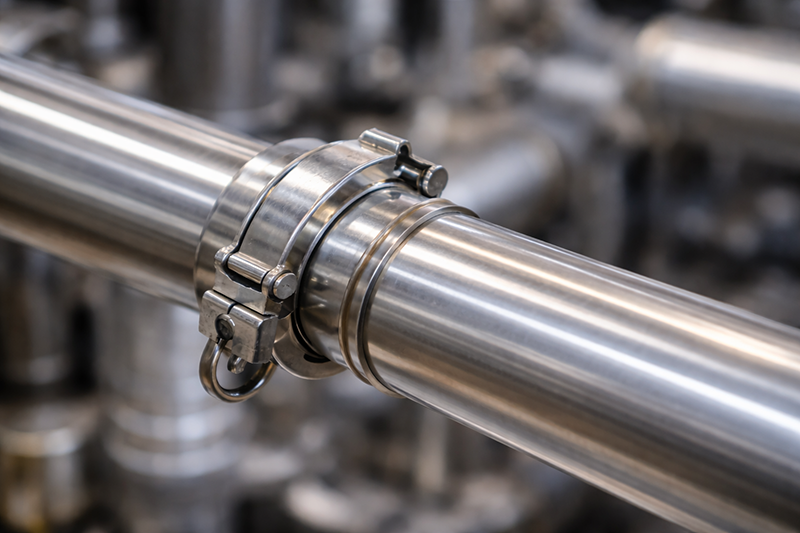

Las uniones tipo clamp, también conocidas como tri-clamp, se utilizan principalmente en industrias donde la higiene es fundamental, como el sector alimentario o farmacéutico.
Este sistema permite desmontar las tuberías con gran facilidad para su limpieza, algo muy importante en las líneas de proceso sanitarias.
Uniones mediante tuerca alimentaria

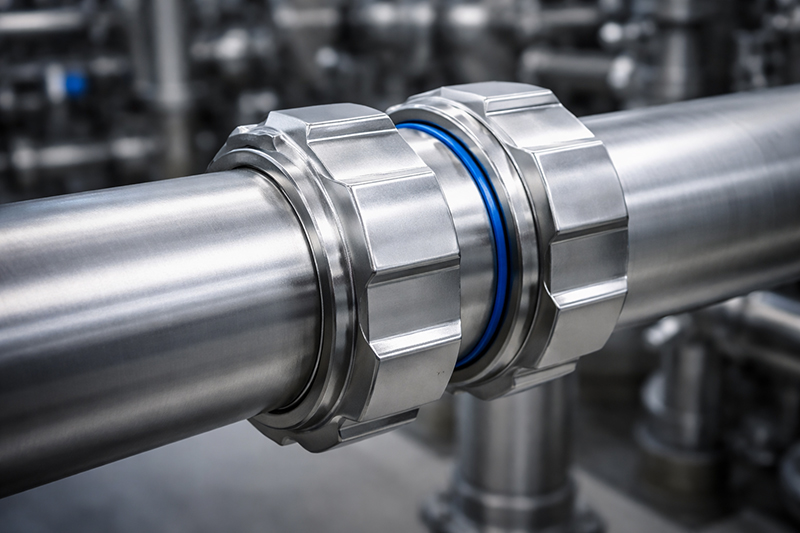

Las uniones mediante tuerca alimentaria también se utilizan en instalaciones del sector alimentario.
Este tipo de unión permite desmontar las tuberías de forma rápida utilizando una llave de punto, facilitando las tareas de mantenimiento y limpieza.
Uniones ranuradas

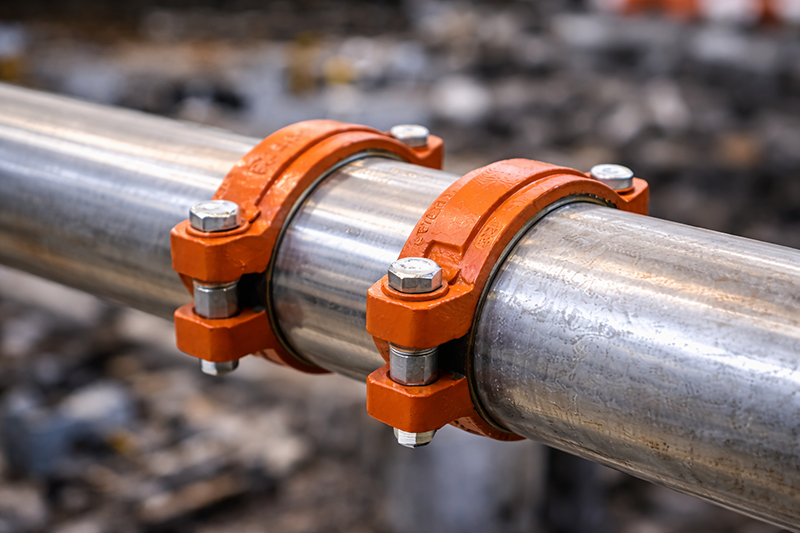

Las uniones ranuradas, también conocidas como sistemas tipo Victaulic, están especialmente extendidas en instalaciones de protección contra incendios.
La unión se realiza mediante abrazaderas con junta de goma que se colocan sobre tuberías previamente ranuradas. Existen numerosos accesorios ya preparados para este sistema, como codos, tes o reducciones.
Como vemos, existen diversas opciones para realizar uniones en tuberías industriales y líneas de proceso. En una misma instalación es habitual encontrar varios sistemas combinados: válvulas roscadas, conexiones embridadas, líneas de aire en tubo prensado o tuberías de proceso con uniones tipo clamp.
Existen muchas otras soluciones, pero estas son las que más nos han acompañado en Gretedi Industrial al realizar nuestros trabajos de montaje y mantenimiento,
